Componentes del laboratorio

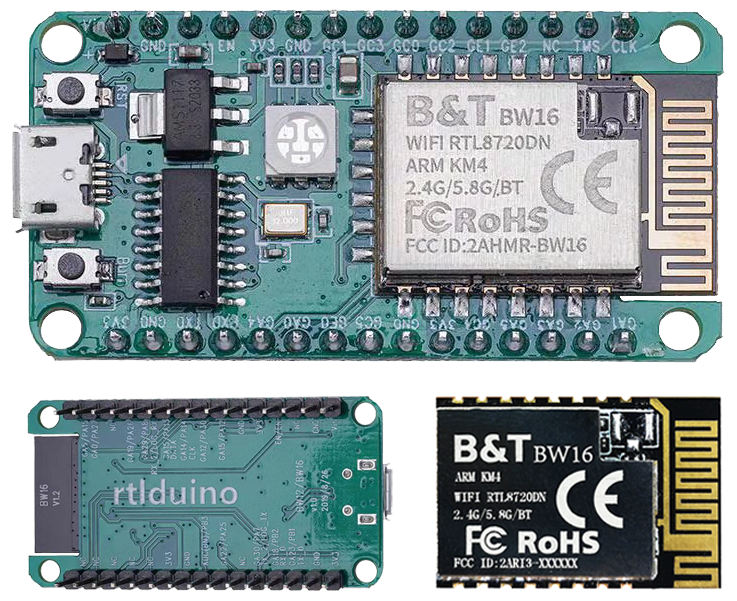

Módulo Realtek con WiFi/BLE usado para comparar toolchains y firmwares orientados a pruebas WiFi de laboratorio.

Voltaje / energia

3.3V estable.

Uso en el laboratorio

BWifiKill BW16 5GHz, pruebas seriales y compatibilidad de plataforma.

Nota de seguridad

Revisar pinout exacto antes de conectar UART, alimentación o display.

Detectado en 2 documento(s) del laboratorio.

Placa principal para prototipos ESP32 con WiFi, BLE, GPIO, SPI, I2C y UART. Es la base de muchos firmwares del laboratorio.

Voltaje / energia

USB/VIN normalmente a 5V; GPIO y lógica a 3.3V.

Uso en el laboratorio

Firmware ESP32, pantallas OLED/TFT, NRF24L01, CC1101, botones y herramientas portables.

Nota de seguridad

No conectar señales de 5V directo a GPIO. Verificar pinout de la placa exacta antes de flashear o cablear.

Detectado en 15 documento(s) del laboratorio.

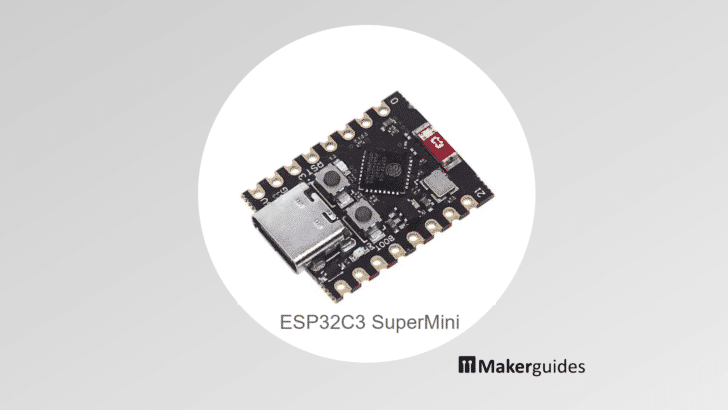

Placa compacta basada en ESP32-C3 RISC-V, útil para proyectos pequeños, drones, telemetría y pruebas de firmware donde el espacio importa.

Voltaje / energia

3.3V en GPIO; alimentación por USB-C o pin 5V según la placa.

Uso en el laboratorio

DRONE-FPV-ESP32C3-SUPERMINI, prototipos compactos y nodos pequeños.

Nota de seguridad

El pinout cambia respecto a ESP32 DevKit clásico; revisar GPIO disponibles y pines de arranque antes de reutilizar firmware.

Detectado en 2 documento(s) del laboratorio.

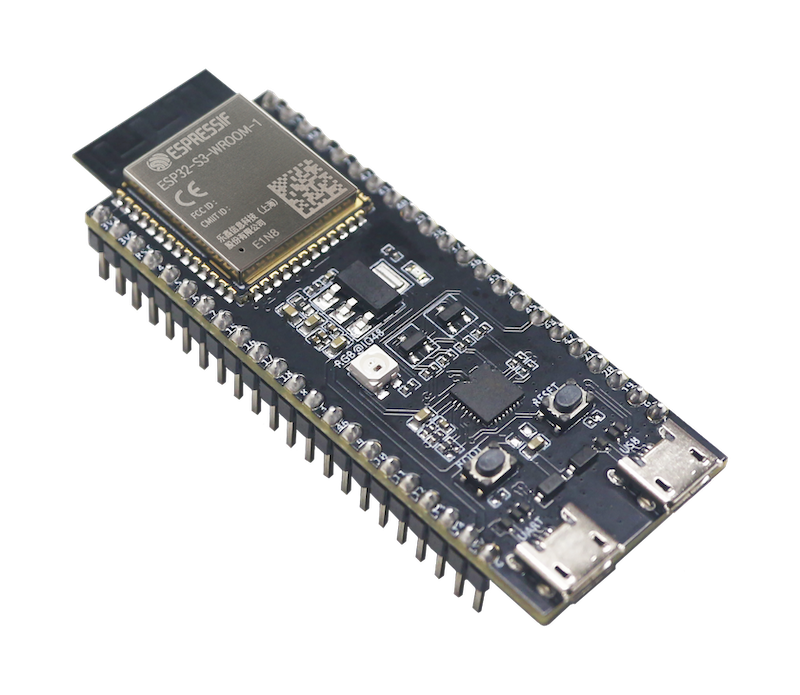

Placa de desarrollo ESP32-S3 usada como base para cyberdecks y proyectos con pantalla TFT, GPS, encoder e interfaces más completas. Integra WiFi, Bluetooth LE, USB y más GPIO que un ESP32 clásico.

Voltaje / energia

Alimentación por USB o 5V; lógica GPIO a 3.3V.

Uso en el laboratorio

CYBERDECK-MINI-ESP32, IPHONE-CONTROL-ESP32 y montajes con ST7789, NEO-6M, encoder rotativo y batería.

Nota de seguridad

No todos los pines son equivalentes a ESP32 clásico. Confirmar pinout, modo de arranque y pines reservados antes de soldar o flashear.

Detectado en 5 documento(s) del laboratorio.

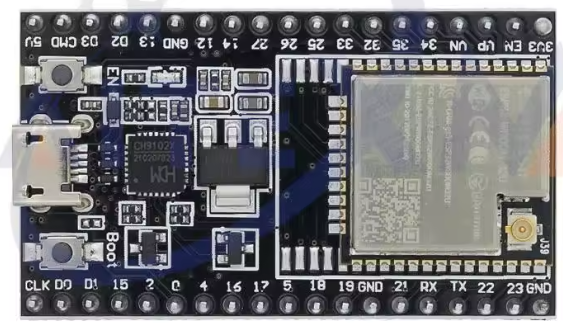

Variante ESP32 con conector para antena externa, útil cuando el montaje queda dentro de gabinete o se necesita orientar mejor la antena.

Voltaje / energia

GPIO a 3.3V; alimentación según la placa.

Uso en el laboratorio

Montajes compactos, cyberdecks y pruebas donde la posición de antena importa.

Nota de seguridad

No energizar transmisiones sin antena conectada cuando el módulo lo requiere.

Detectado en 3 documento(s) del laboratorio.

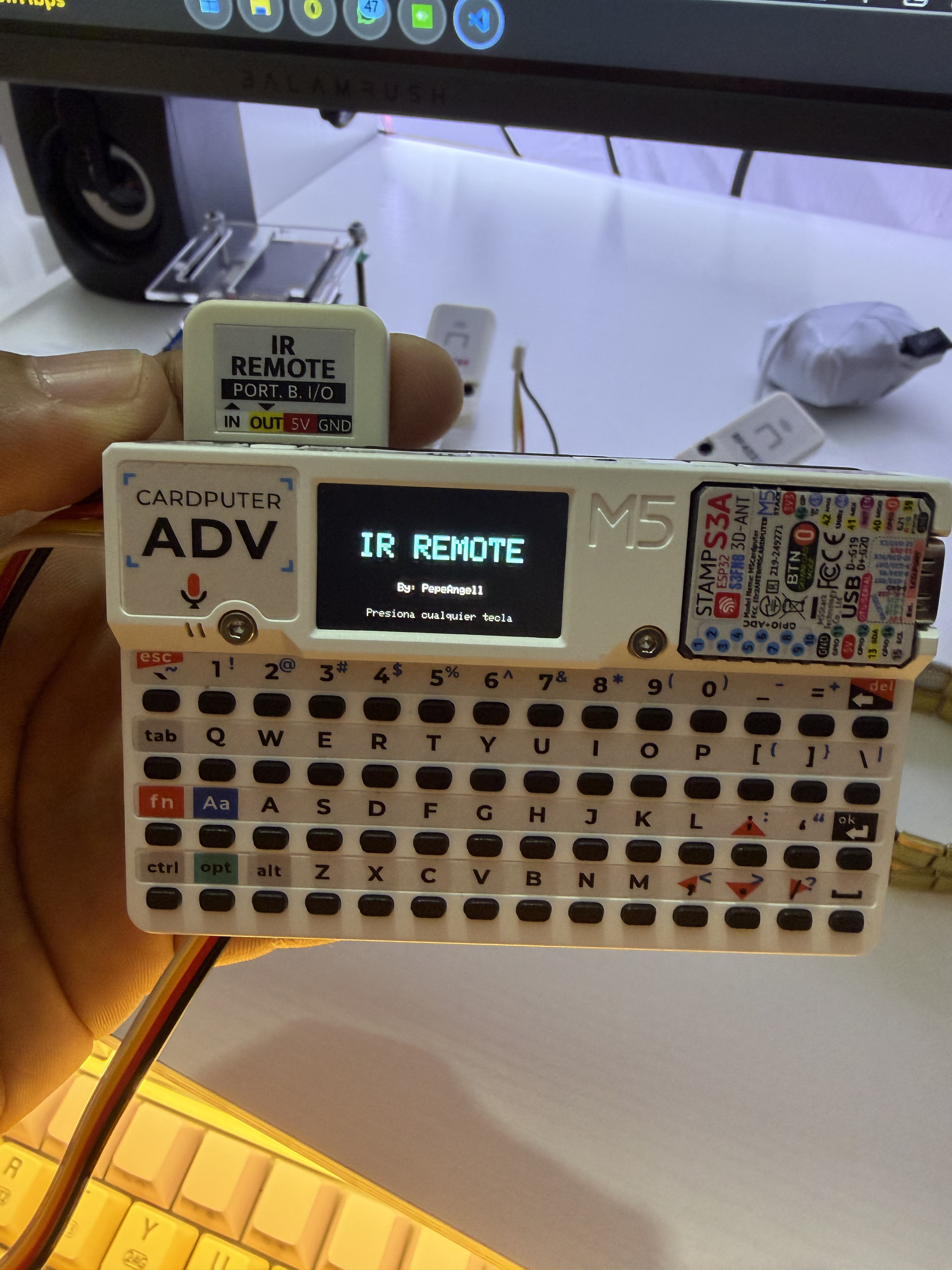

Dispositivo compacto con ESP32-S3, pantalla, teclado y batería integrada. Sirve para herramientas portables y pruebas de interfaz.

Voltaje / energia

Usar carga y alimentación recomendada por M5Stack.

Uso en el laboratorio

IR remote, herramientas portátiles, interfaces con teclado y prototipos de bolsillo.

Nota de seguridad

Respetar pinout Grove y límites del dispositivo; no asumir que todos los GPIO están libres.

Detectado en 4 documento(s) del laboratorio.

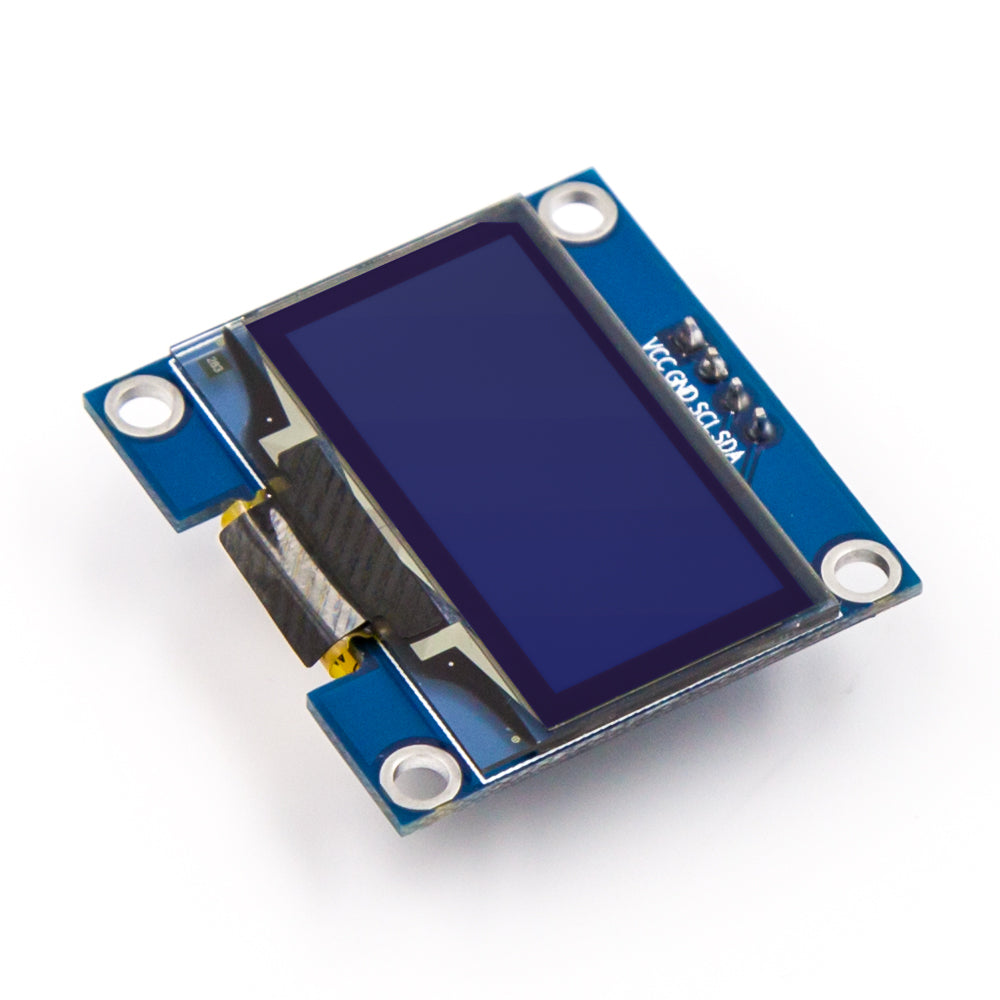

Pantalla OLED similar físicamente a SSD1306, pero con controlador diferente. Requiere librería o configuración compatible.

Voltaje / energia

Depende del breakout; revisar si VCC acepta 3.3V o 5V.

Uso en el laboratorio

Alternativa para interfaces compactas cuando no se usa SSD1306.

Nota de seguridad

No asumir compatibilidad directa con sketches SSD1306.

Base curada para componentes compatibles; pendiente de detectar en README público.

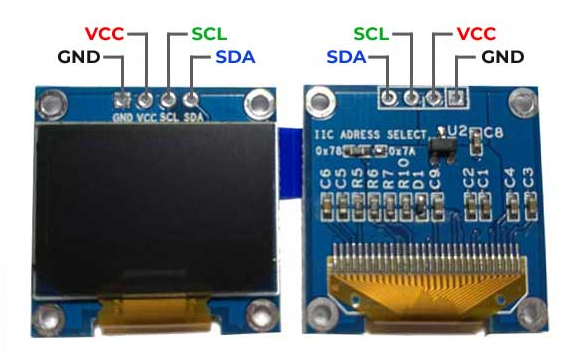

Pantalla OLED compacta I2C de 128x64 pixeles. Es común para menús, estado del sistema y proyectos portables.

Voltaje / energia

Muchos módulos trabajan con 3.3V; algunos breakouts toleran 5V en VCC.

Uso en el laboratorio

BWifiKill ESP32 V4.0, menús compactos, indicadores y herramientas con pocos botones.

Nota de seguridad

Confirmar dirección I2C, normalmente 0x3C o 0x3D, y controlador real antes de cargar firmware.

Detectado en 11 documento(s) del laboratorio.

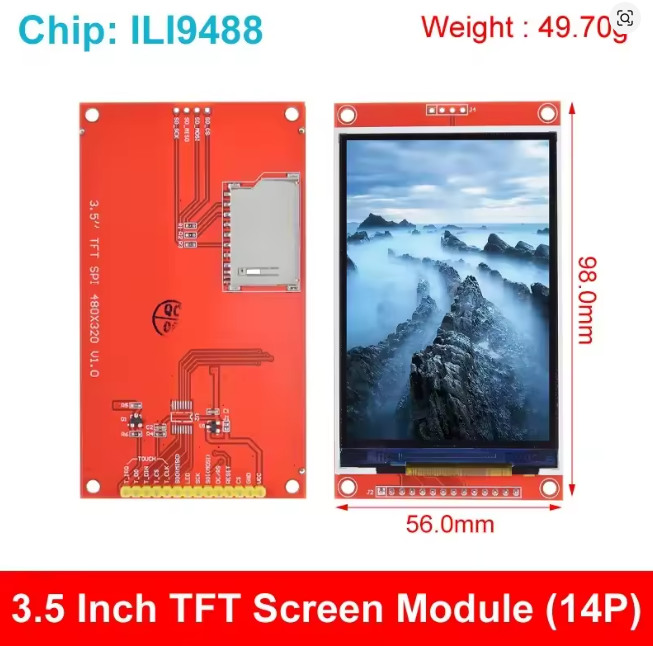

Pantalla TFT de 3.5 pulgadas aproximadas con controlador ILI9488 y comunicación SPI. Permite interfaces gráficas grandes en ESP32.

Voltaje / energia

Lógica recomendada a 3.3V; algunos breakouts aceptan alimentación de 5V pero señales de 3.3V.

Uso en el laboratorio

ESP32 Tools Pro 480x320, dashboards gráficos, menús grandes y visualización de herramientas RF/WiFi.

Nota de seguridad

El cableado SPI largo o flojo puede causar parpadeos, colores incorrectos o fallos visuales.

Detectado en 5 documento(s) del laboratorio.

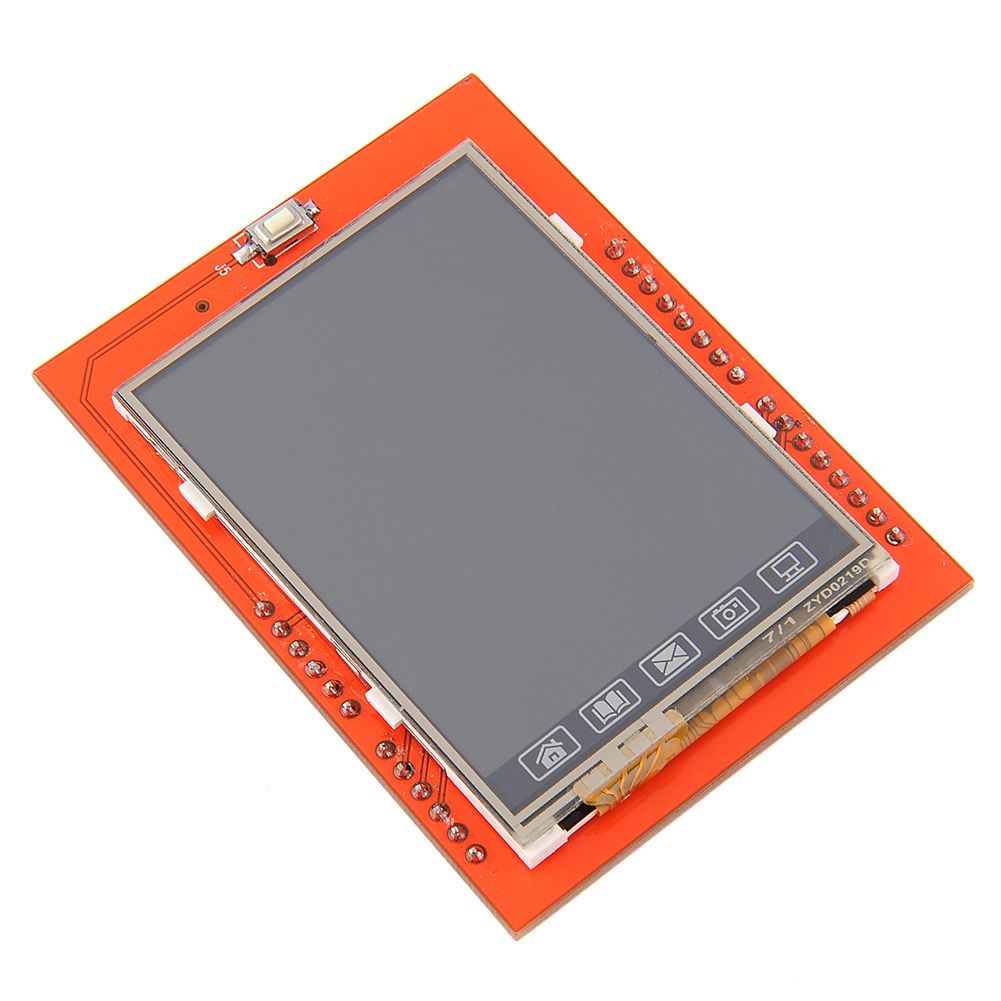

Shield TFT de 2.4 pulgadas con controlador ILI9341 y bus paralelo de 8 bits. Suele montarse como shield tipo Arduino y usa más pines que una pantalla SPI.

Voltaje / energia

Depende del shield; normalmente alimentación 5V en formato Arduino, con lógica adaptada en el módulo.

Uso en el laboratorio

ESP32-TOOLS clásico y pruebas con interfaz gráfica 320x240.

Nota de seguridad

Consume muchos GPIO. Verificar mapeo del shield, controlador real y compatibilidad de niveles antes de conectarlo al ESP32.

Detectado en 1 documento(s) del laboratorio.

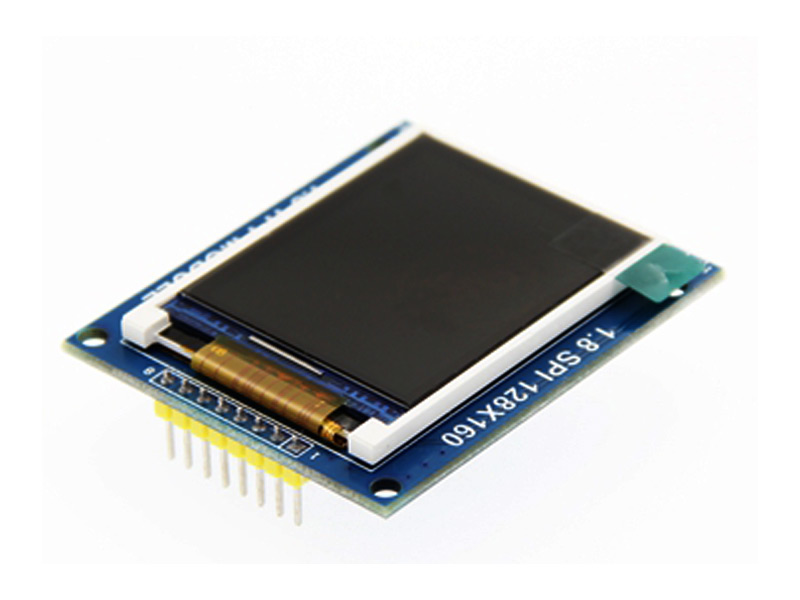

Pantalla TFT SPI pequeña, común en módulos de 1.8 pulgadas y resoluciones tipo 128x160. Sirve para menús compactos y salida visual básica.

Voltaje / energia

Muchos módulos aceptan VCC 3.3V/5V, pero las señales SPI deben ser compatibles con 3.3V.

Uso en el laboratorio

BWifiKill-BW16-5Ghz y pruebas de interfaz compacta.

Nota de seguridad

Algunos módulos ST7735 requieren offsets o configuración de color específica; si la imagen sale corrida, revisar variante del panel.

Detectado en 1 documento(s) del laboratorio.

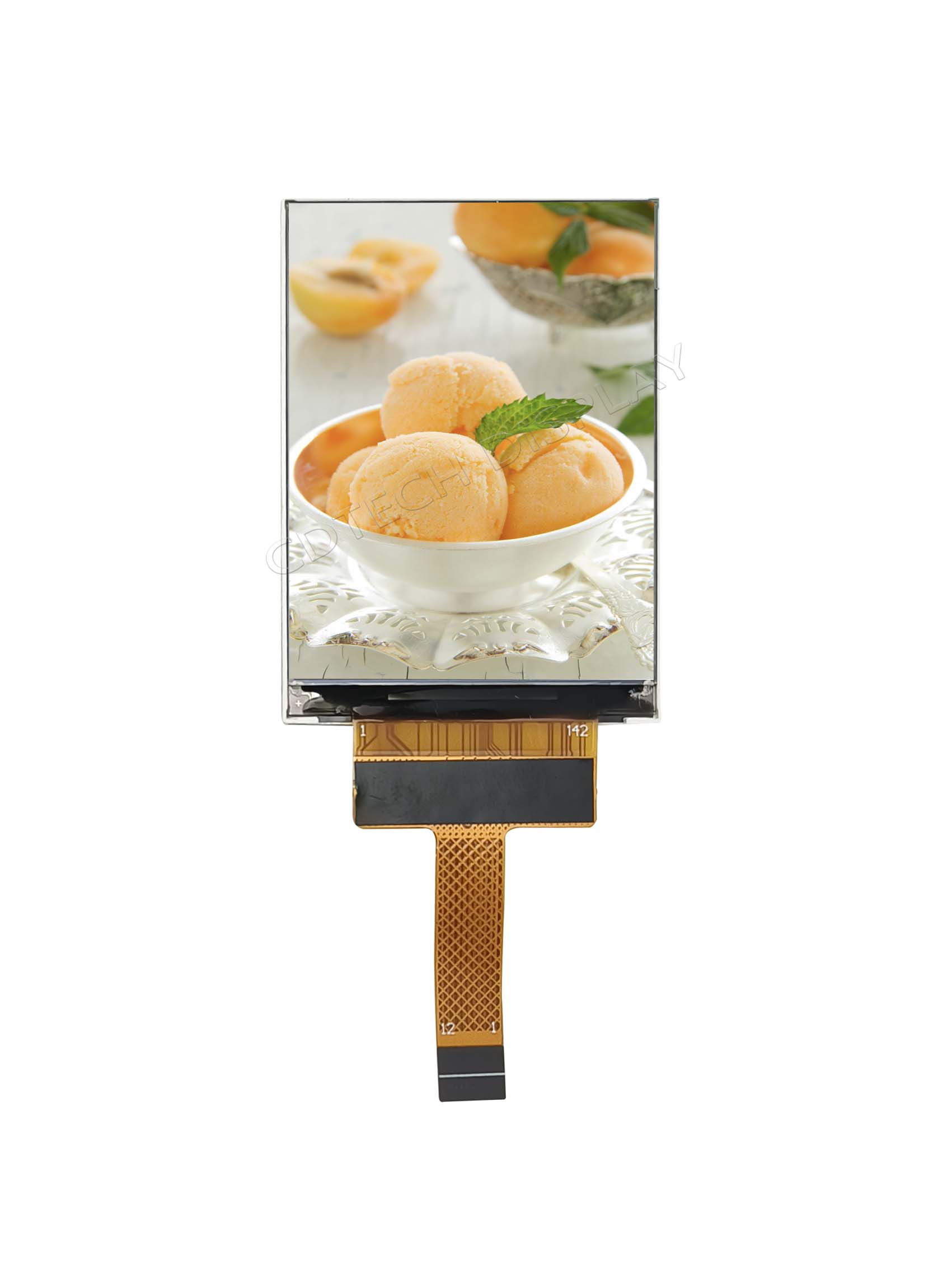

Pantalla TFT SPI de 240x320 pixeles con controlador ST7789. Es buena para cyberdecks compactos porque ofrece color, buena lectura y pocas líneas de señal.

Voltaje / energia

Lógica de 3.3V recomendada; revisar si el breakout acepta VCC a 5V.

Uso en el laboratorio

CYBERDECK-MINI-ESP32, IPHONE-CONTROL-ESP32 e interfaces portables con ESP32-S3.

Nota de seguridad

Verificar resolución, offset, rotación y orden de colores del módulo concreto antes de compilar.

Detectado en 4 documento(s) del laboratorio.

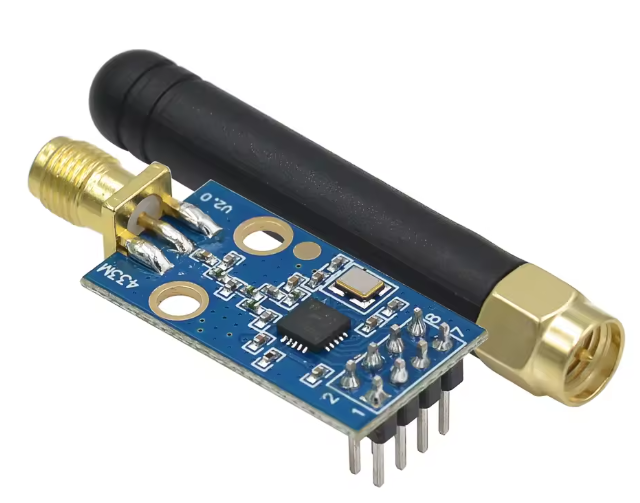

Módulo RF sub-GHz controlado por SPI, usado para aprendizaje de integración de radio y pruebas de laboratorio.

Voltaje / energia

3.3V.

Uso en el laboratorio

Diagnóstico RF, integración SPI y proyectos ESP32 Tools Pro.

Nota de seguridad

Respetar bandas, potencias y permisos aplicables antes de transmitir.

Detectado en 3 documento(s) del laboratorio.

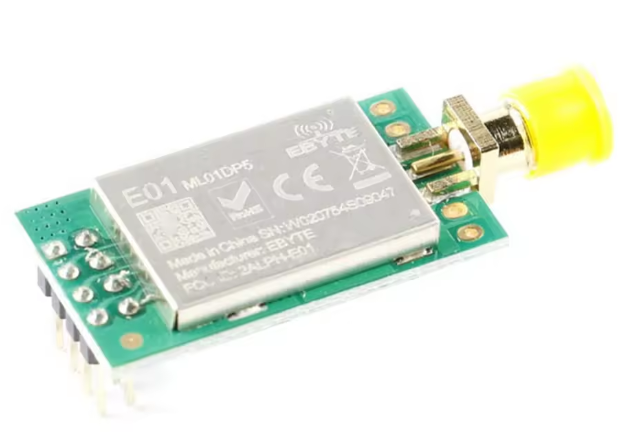

Configuración con dos módulos nRF24 en el mismo ESP32. Comparten SPI y usan pines CE/CSN separados.

Voltaje / energia

Ambos módulos a 3.3V estable.

Uso en el laboratorio

Lecturas simultáneas, Dual nRF Scope, nRF Chat y pruebas de canales bajos/altos.

Nota de seguridad

Separar CE/CSN y cuidar la alimentación; dos módulos consumen más que uno.

Detectado en 6 documento(s) del laboratorio.

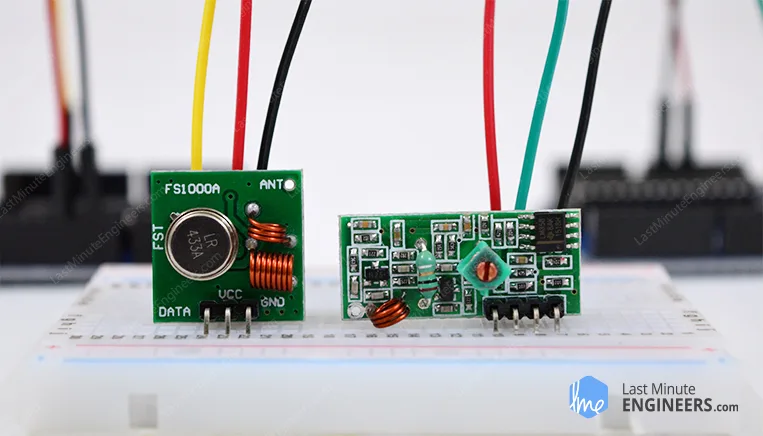

Par de módulos de 433MHz para prácticas simples de recepción, telemetría y aprendizaje de señales básicas.

Voltaje / energia

Depende del módulo; revisar hoja de datos del breakout.

Uso en el laboratorio

Pruebas educativas de señal simple y captura controlada.

Nota de seguridad

No interferir dispositivos ajenos ni transmitir fuera de permisos.

Detectado en 2 documento(s) del laboratorio.

Módulo RF de 2.4GHz por SPI para enlaces de baja potencia entre microcontroladores.

Voltaje / energia

3.3V obligatorio; no alimentar con 5V.

Uso en el laboratorio

BWifiKill, nRF Link, nRF Chat, pruebas de enlace, lectura pasiva y ejercicios RF.

Nota de seguridad

Necesita alimentación estable; agregar capacitor cercano entre VCC y GND mejora la estabilidad.

Detectado en 14 documento(s) del laboratorio.

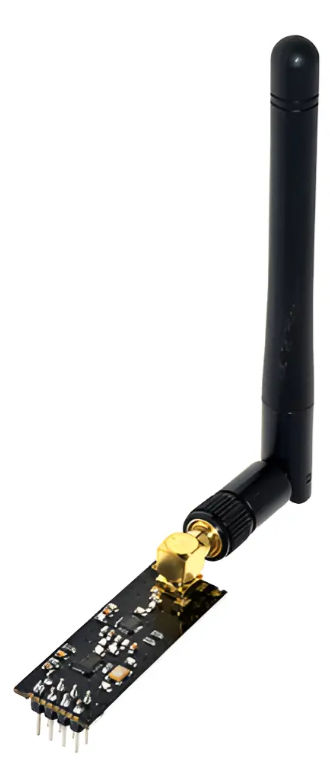

Versión del nRF24L01+ con amplificador y antena externa para pruebas de enlace con mayor sensibilidad y alcance.

Voltaje / energia

3.3V con corriente suficiente y buena regulación.

Uso en el laboratorio

Comparación de estabilidad, alcance en laboratorio y pruebas con antena externa.

Nota de seguridad

Usar solo en entornos permitidos, con antena adecuada y sin interferir dispositivos de terceros.

Detectado en 1 documento(s) del laboratorio.

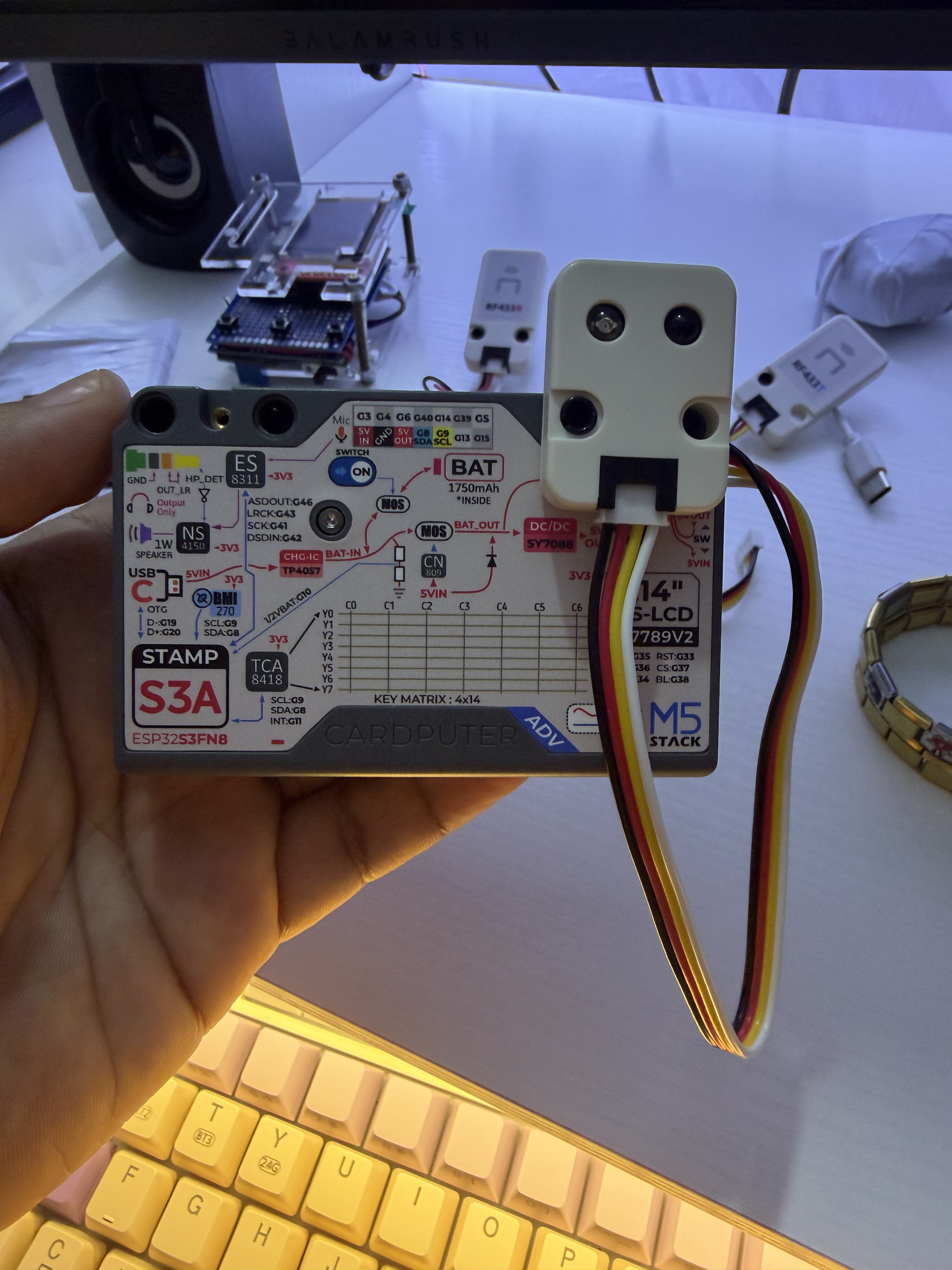

Conjunto de receptor y LED infrarrojo para capturar, analizar y reenviar señales IR en pruebas propias.

Voltaje / energia

Depende del módulo; normalmente señales compatibles con 3.3V en microcontroladores.

Uso en el laboratorio

IR_REMOTE Cardputer ADV, clonación educativa de mandos y pruebas de protocolos IR.

Nota de seguridad

Usar para dispositivos propios o pruebas autorizadas.

Detectado en 4 documento(s) del laboratorio.

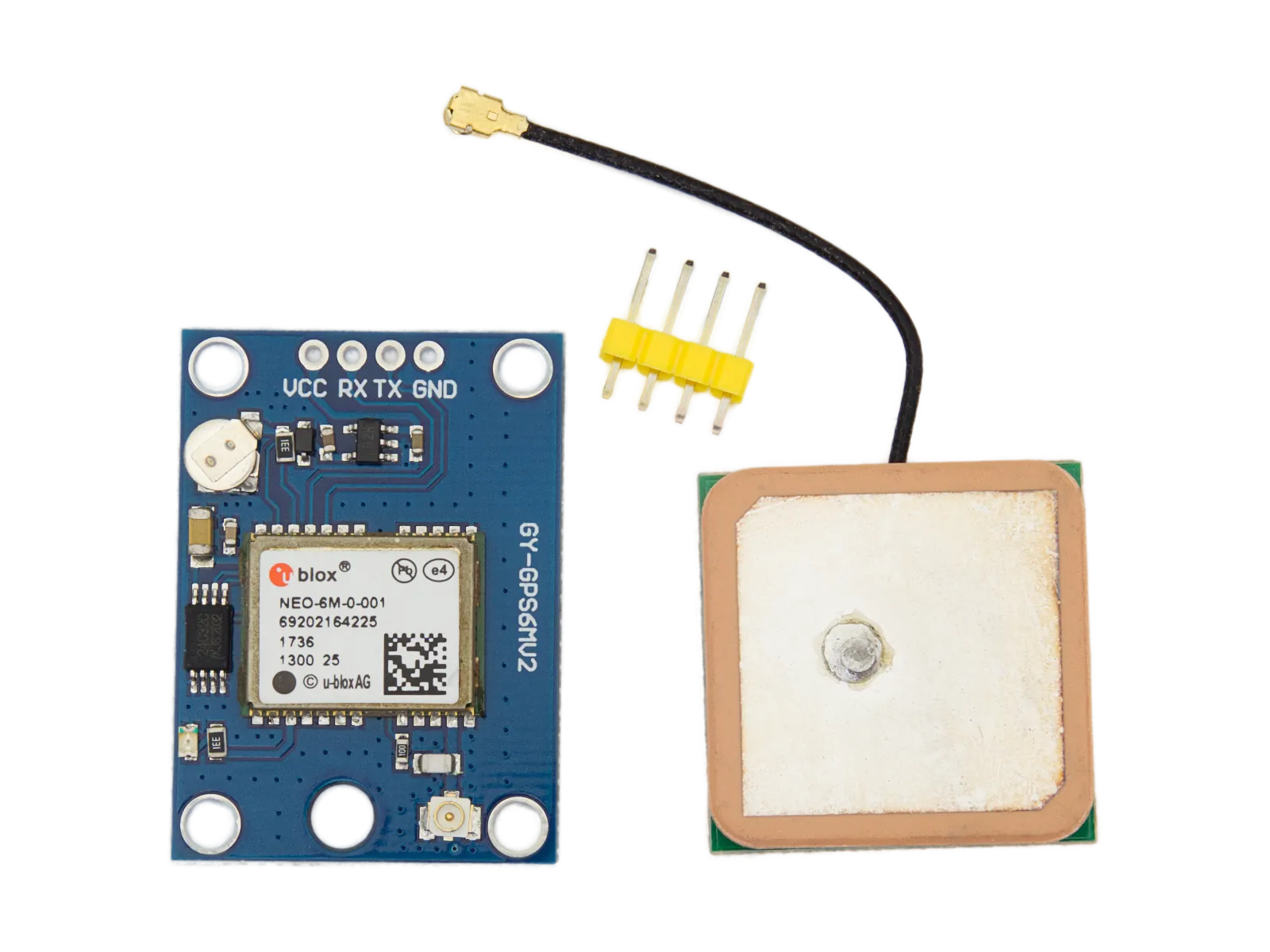

Módulo GPS por UART con chip NEO-6M y antena cerámica externa. Entrega tramas NMEA para obtener posición, velocidad y hora en proyectos portables.

Voltaje / energia

Muchos breakouts aceptan 3.3V a 5V en VCC; la lógica UART debe respetar el módulo usado.

Uso en el laboratorio

CYBERDECK-MINI-ESP32 e IPHONE-CONTROL-ESP32 para telemetría, ubicación y pruebas de navegación.

Nota de seguridad

La antena necesita vista al cielo. No invertir TX/RX y evitar alimentar el módulo con voltaje fuera de especificación.

Detectado en 2 documento(s) del laboratorio.

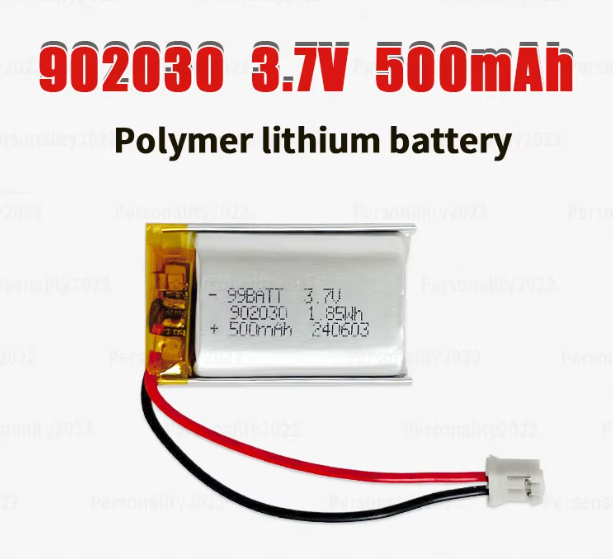

Batería recargable de una celda para hacer portátiles los proyectos con ESP32.

Voltaje / energia

3.7V nominal; 4.2V cargada.

Uso en el laboratorio

Cyberdecks, BWifiKill portable y montajes con TP4056 + step-up.

Nota de seguridad

Evitar cortos, golpes, sobrecarga o descarga excesiva.

Detectado en 12 documento(s) del laboratorio.

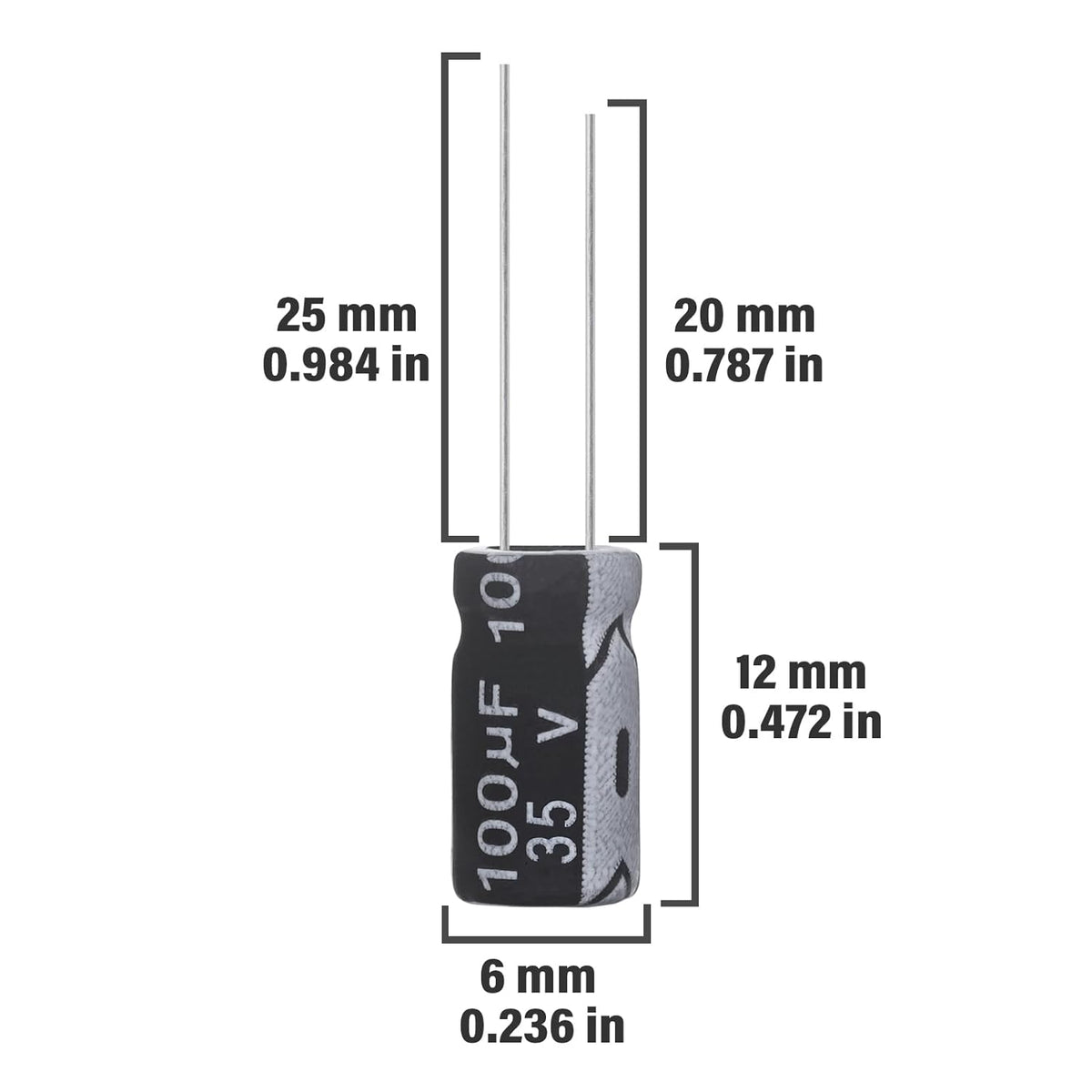

Capacitor colocado cerca de módulos sensibles para reducir caídas de voltaje y picos de ruido.

Voltaje / energia

Elegir un voltaje nominal mayor al voltaje del circuito.

Uso en el laboratorio

Estabilizar nRF24L01 y módulos RF durante picos de transmisión.

Nota de seguridad

Respetar polaridad en capacitores electrolíticos.

Detectado en 8 documento(s) del laboratorio.

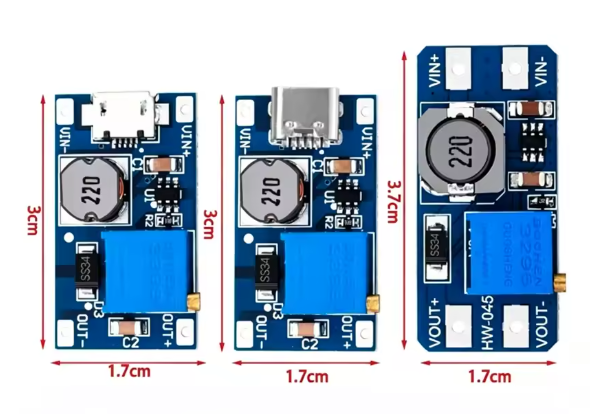

Convertidor elevador DC-DC para subir el voltaje de una batería LiPo a 5V y alimentar la entrada VIN/5V del ESP32.

Voltaje / energia

Entrada desde LiPo; salida ajustada a 5V antes de conectar.

Uso en el laboratorio

Alimentación portátil de ESP32 desde batería.

Nota de seguridad

Ajustar la salida con multímetro antes de conectar el ESP32.

Detectado en 5 documento(s) del laboratorio.

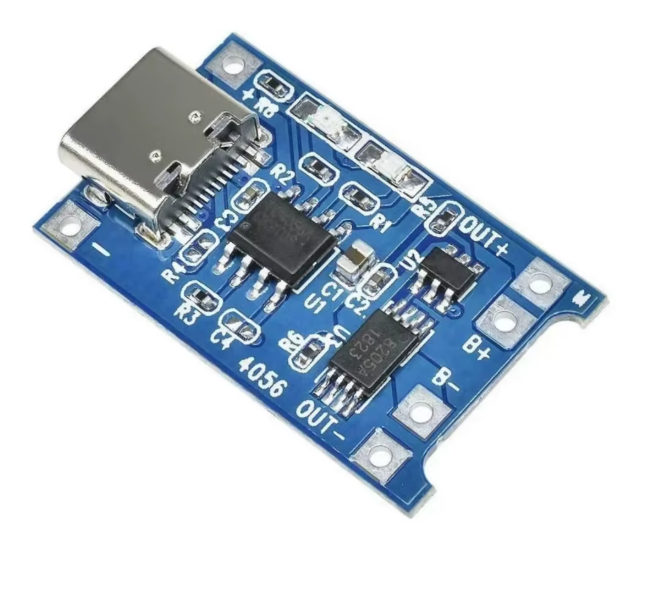

Módulo cargador para baterías LiPo de una celda. Suele incluir entradas B+/B- y salida OUT+/OUT- según versión.

Voltaje / energia

Entrada 5V; batería LiPo 3.7V nominal.

Uso en el laboratorio

Montajes portátiles con batería LiPo y step-up hacia ESP32.

Nota de seguridad

Usar baterías en buen estado y módulos con protección cuando el montaje lo requiera.

Detectado en 4 documento(s) del laboratorio.

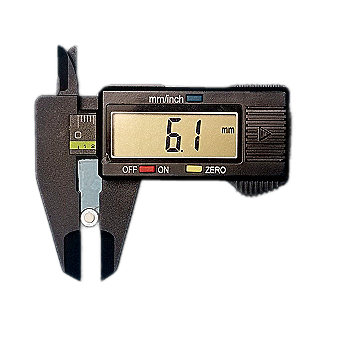

Pulsador momentáneo de dos terminales. Es directo de cablear: al presionarlo cierra el contacto entre sus dos pines.

Voltaje / energia

Señal de GPIO a 3.3V en ESP32; normalmente se conecta entre GPIO y GND con INPUT_PULLUP.

Uso en el laboratorio

Acciones simples, reset auxiliar, navegación básica y pruebas en protoboard.

Nota de seguridad

Usar resistencia pull-up/pull-down o INPUT_PULLUP para evitar entradas flotantes.

Base curada para componentes compatibles; pendiente de detectar en README público.

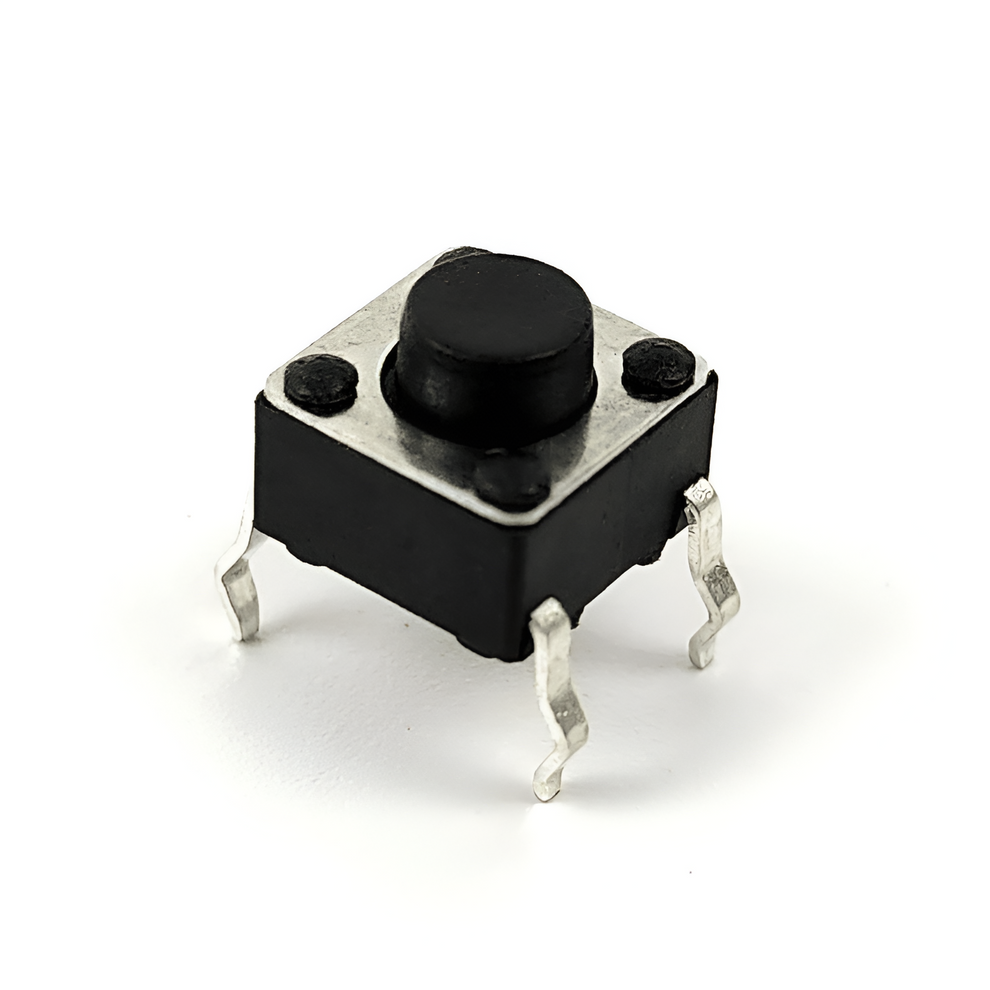

Pulsador momentáneo común de 6x6 mm con cuatro patas. Internamente las patas están duplicadas por pares; se usa igual que un botón de dos terminales, pero con mejor soporte mecánico.

Voltaje / energia

Señal de GPIO a 3.3V en ESP32; normalmente entre GPIO y GND con INPUT_PULLUP.

Uso en el laboratorio

Botones UP, DOWN, OK, BACK y navegación física en firmwares con OLED/TFT.

Nota de seguridad

Identificar los pares internos antes de soldar; si se cablean dos patas del mismo lado, el botón no cambiará de estado.

Base curada para componentes compatibles; pendiente de detectar en README público.

Familia de botones momentáneos usados para navegación de menús y acciones del firmware. Pueden ser de 2 o 4 pines según el montaje.

Voltaje / energia

Conectar normalmente entre GPIO y GND usando INPUT_PULLUP.

Uso en el laboratorio

Menús OLED/TFT, navegación, confirmación y acciones secundarias.

Nota de seguridad

Evitar cables demasiado largos sin filtrado si hay rebotes o lecturas falsas.

Detectado en 15 documento(s) del laboratorio.

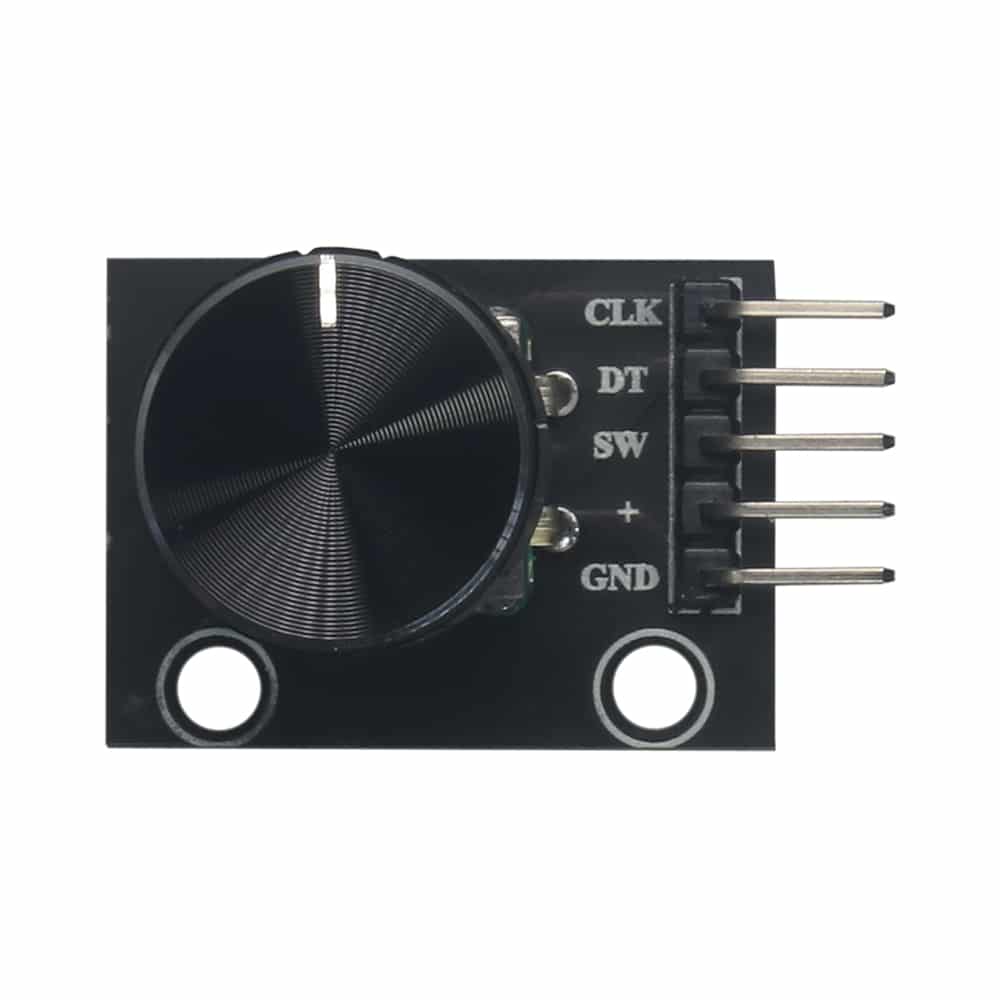

Encoder incremental con canales CLK/DT y pulsador integrado. Permite navegar menús, ajustar valores y confirmar acciones con una sola perilla.

Voltaje / energia

Normalmente se usa con lógica de 3.3V o 5V según módulo; en ESP32 usar pull-ups y señales a 3.3V.

Uso en el laboratorio

CYBERDECK-MINI-ESP32, IPHONE-CONTROL-ESP32 y controles compactos para pantallas TFT.

Nota de seguridad

Aplicar antirrebote por software y revisar que CLK, DT y SW estén conectados a GPIO válidos.

Detectado en 2 documento(s) del laboratorio.

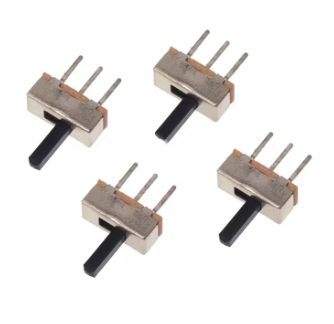

Interruptor físico para cortar o habilitar la alimentación principal del montaje.

Voltaje / energia

Debe soportar la corriente del circuito.

Uso en el laboratorio

Encendido general en montajes portátiles.

Nota de seguridad

Colocarlo en la línea correcta de alimentación y aislar terminales expuestos.

Detectado en 6 documento(s) del laboratorio.

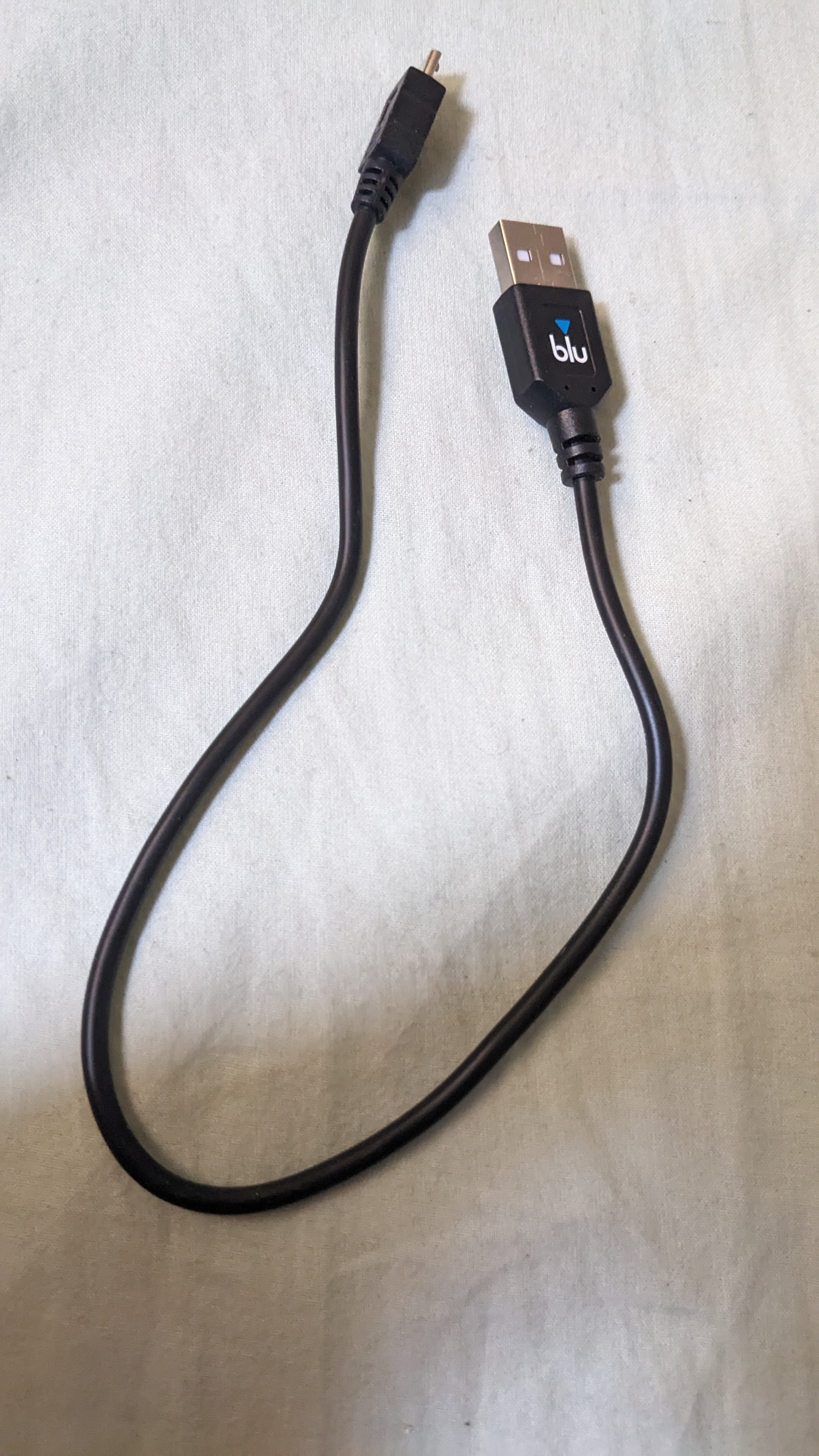

Cable usado para alimentar, flashear y monitorear placas por serial.

Voltaje / energia

5V desde USB.

Uso en el laboratorio

Web Flasher, PlatformIO, monitor serial y alimentación inicial.

Nota de seguridad

Muchos cables son solo de carga; usar cable de datos para flashear.

Detectado en 15 documento(s) del laboratorio.

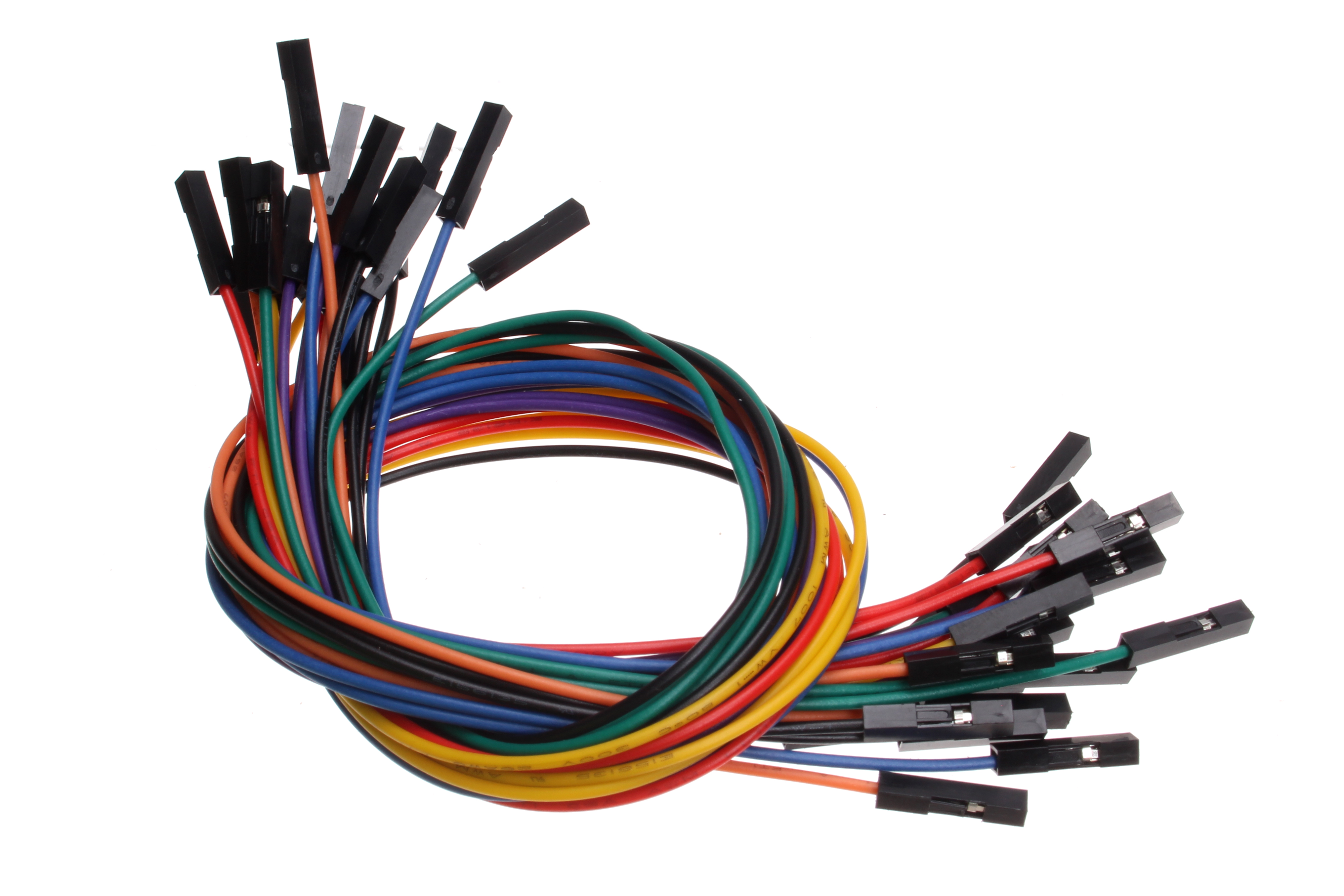

Cables de prototipado macho-macho, macho-hembra o hembra-hembra para conectar módulos al ESP32.

Voltaje / energia

Depende del circuito; adecuados para señales y corrientes pequeñas.

Uso en el laboratorio

Conexiones SPI, I2C, alimentación y pruebas rápidas.

Nota de seguridad

Cables largos pueden introducir ruido en SPI o señales RF.

Detectado en 8 documento(s) del laboratorio.

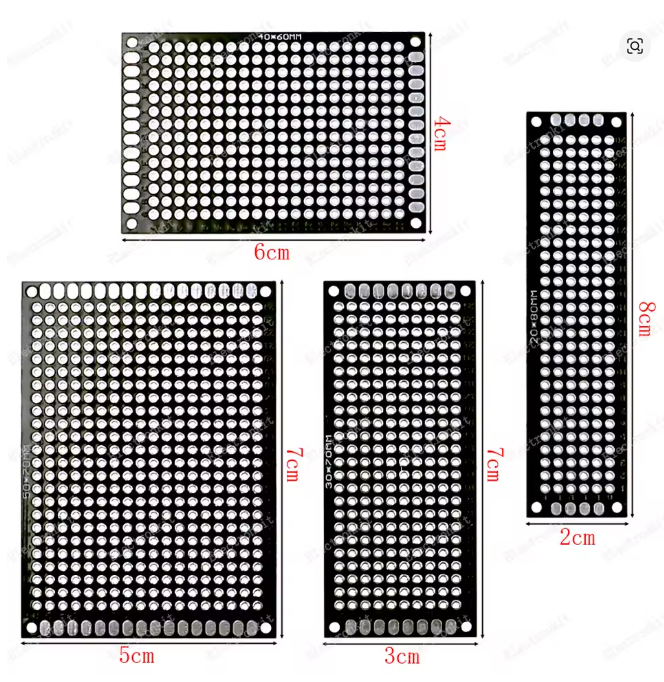

Base física para montar, probar o soldar componentes antes de hacer una placa final.

Voltaje / energia

Depende del circuito montado.

Uso en el laboratorio

Prototipos de BWifiKill, cableado de módulos, pruebas de pinout y montajes compactos.

Nota de seguridad

Revisar continuidad y evitar puentes accidentales antes de energizar.

Detectado en 5 documento(s) del laboratorio.

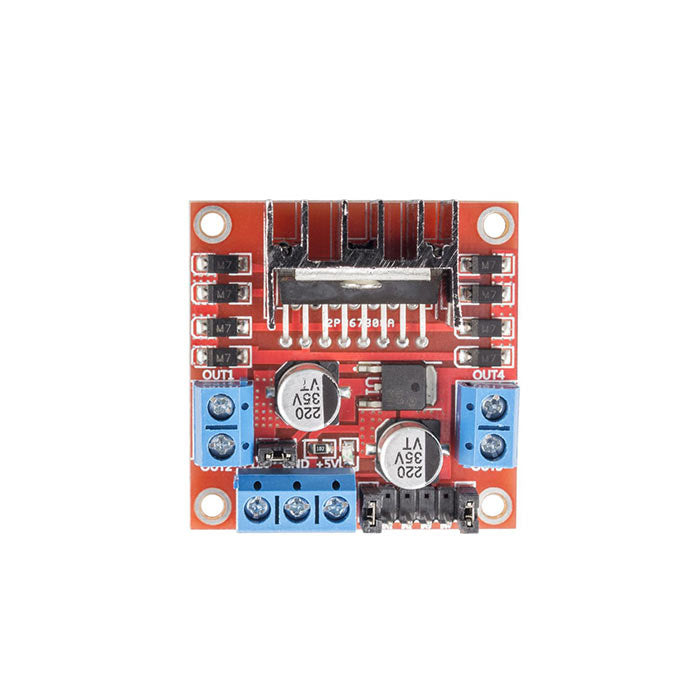

Driver para manejar motores DC o ruedas en plataformas educativas.

Voltaje / energia

Separar alimentación de motor y lógica según driver.

Uso en el laboratorio

ACEBOTT Smart Car y proyectos móviles.

Nota de seguridad

No alimentar motores desde el regulador pequeño del microcontrolador.

Detectado en 3 documento(s) del laboratorio.

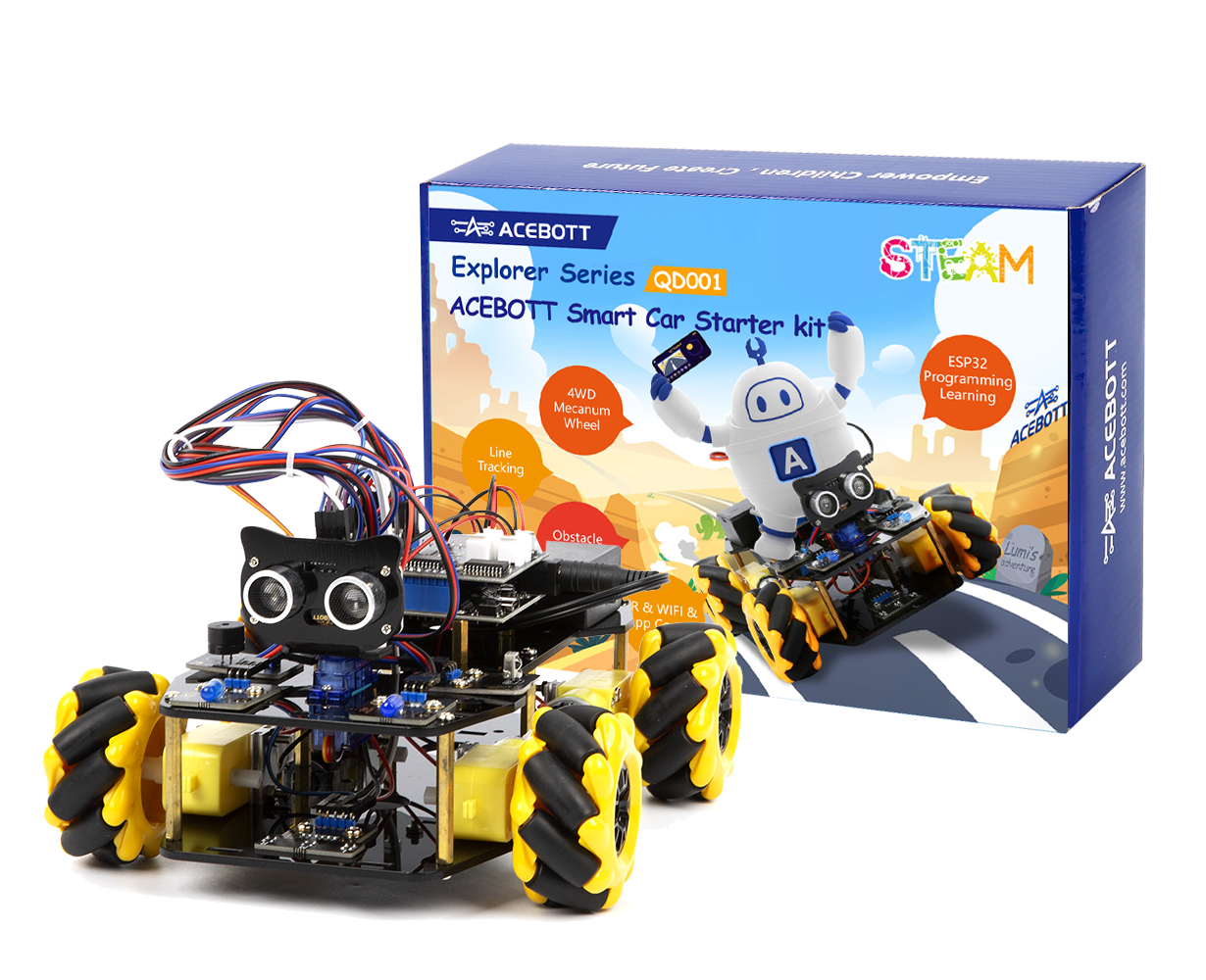

Plataforma móvil educativa con chasis, motores, sensores y controlador para pruebas de robótica.

Voltaje / energia

Depende del kit; separar potencia de motores y lógica.

Uso en el laboratorio

Experimentos de control, sensores, ESP-NOW y comunicación entre placas.

Nota de seguridad

Probar en área despejada y segura.

Detectado en 2 documento(s) del laboratorio.

Componente detectado automáticamente en una tabla o sección de hardware de un README público.

Voltaje / energia

Pendiente de documentar según el módulo exacto.

Uso en el laboratorio

Detectado en documentación pública del laboratorio.

Nota de seguridad

Verificar pinout, voltaje y hoja de datos antes de conectarlo.

Detectado en 1 documento(s) del laboratorio.

Detectado automaticamente desde README.

Componente detectado automáticamente en una tabla o sección de hardware de un README público.

Voltaje / energia

Pendiente de documentar según el módulo exacto.

Uso en el laboratorio

Detectado en documentación pública del laboratorio.

Nota de seguridad

Verificar pinout, voltaje y hoja de datos antes de conectarlo.

Detectado en 1 documento(s) del laboratorio.

Detectado automaticamente desde README.

Componente detectado automáticamente en una tabla o sección de hardware de un README público.

Voltaje / energia

Pendiente de documentar según el módulo exacto.

Uso en el laboratorio

Detectado en documentación pública del laboratorio.

Nota de seguridad

Verificar pinout, voltaje y hoja de datos antes de conectarlo.

Detectado en 1 documento(s) del laboratorio.

Detectado automaticamente desde README.

Componente detectado automáticamente en una tabla o sección de hardware de un README público.

Voltaje / energia

Pendiente de documentar según el módulo exacto.

Uso en el laboratorio

Detectado en documentación pública del laboratorio.

Nota de seguridad

Verificar pinout, voltaje y hoja de datos antes de conectarlo.

Detectado en 1 documento(s) del laboratorio.

Detectado automaticamente desde README.

Componente detectado automáticamente en una tabla o sección de hardware de un README público.

Voltaje / energia

Pendiente de documentar según el módulo exacto.

Uso en el laboratorio

Detectado en documentación pública del laboratorio.

Nota de seguridad

Verificar pinout, voltaje y hoja de datos antes de conectarlo.

Detectado en 1 documento(s) del laboratorio.

Detectado automaticamente desde README.

Componente detectado automáticamente en una tabla o sección de hardware de un README público.

Voltaje / energia

Pendiente de documentar según el módulo exacto.

Uso en el laboratorio

Detectado en documentación pública del laboratorio.

Nota de seguridad

Verificar pinout, voltaje y hoja de datos antes de conectarlo.

Detectado en 1 documento(s) del laboratorio.

Detectado automaticamente desde README.

Componente detectado automáticamente en una tabla o sección de hardware de un README público.

Voltaje / energia

Pendiente de documentar según el módulo exacto.

Uso en el laboratorio

Detectado en documentación pública del laboratorio.

Nota de seguridad

Verificar pinout, voltaje y hoja de datos antes de conectarlo.

Detectado en 1 documento(s) del laboratorio.

Detectado automaticamente desde README.

Componente detectado automáticamente en una tabla o sección de hardware de un README público.

Voltaje / energia

Pendiente de documentar según el módulo exacto.

Uso en el laboratorio

Detectado en documentación pública del laboratorio.

Nota de seguridad

Verificar pinout, voltaje y hoja de datos antes de conectarlo.

Detectado en 1 documento(s) del laboratorio.

Detectado automaticamente desde README.
